Scan 3D pour auvent

Scan 3D et bureau d’études structure : conception d’un auvent métallique sur bâtiment existant

Dans le cadre d’un projet de création d’auvent métallique et d’ouvrages annexes, notre bureau d’études structure a réalisé une mission complète intégrant le scan 3D de l’existant, le dimensionnement de la structure métallique selon les Eurocodes et la production du dossier d’exécution.

Ce projet présentait une contrainte majeure : l’intégration de la structure sur un bâtiment existant présentant une géométrie courbe, nécessitant une connaissance précise de l’environnement réel.

Scan 3D du bâtiment existant : une base fiable pour la conception

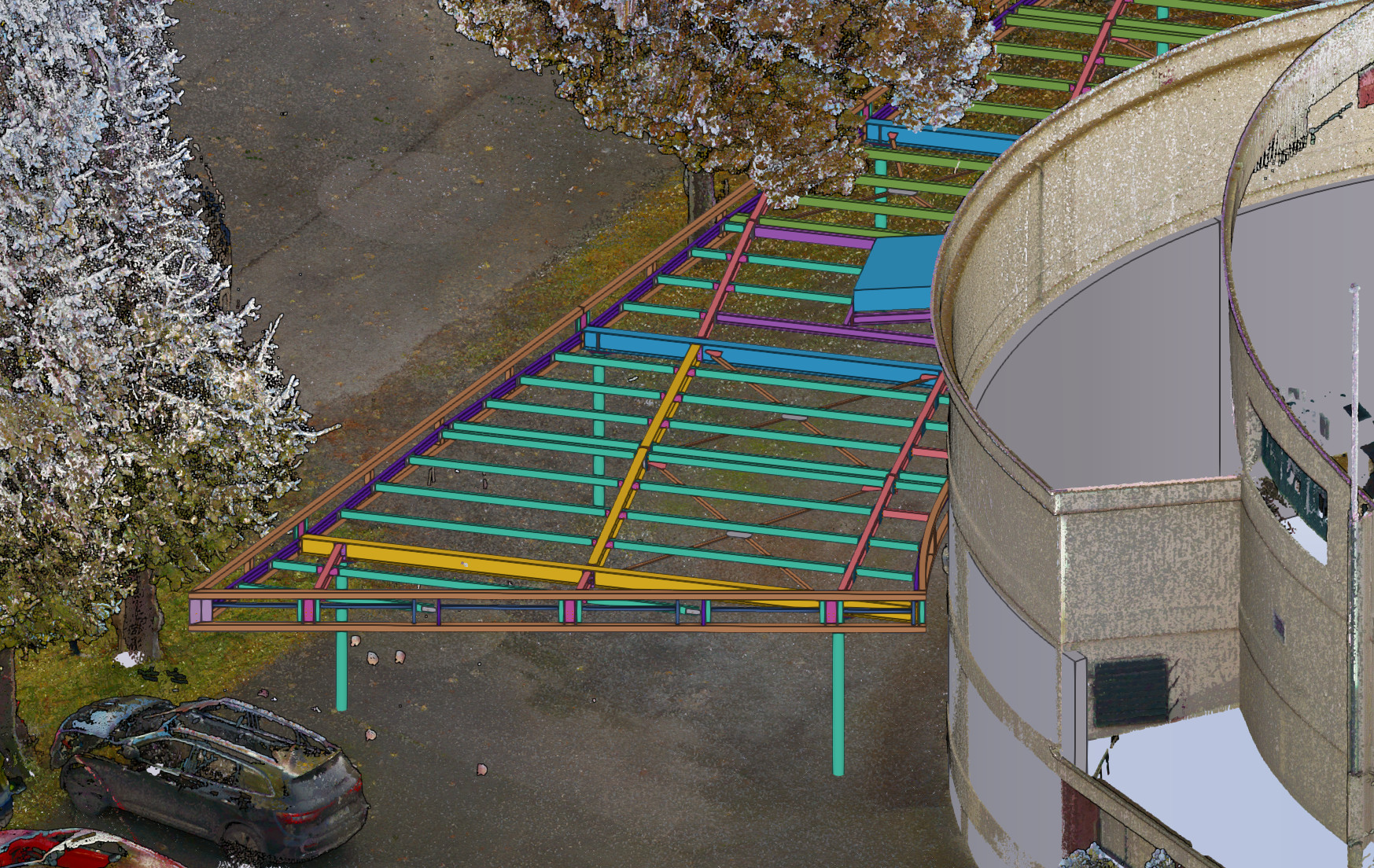

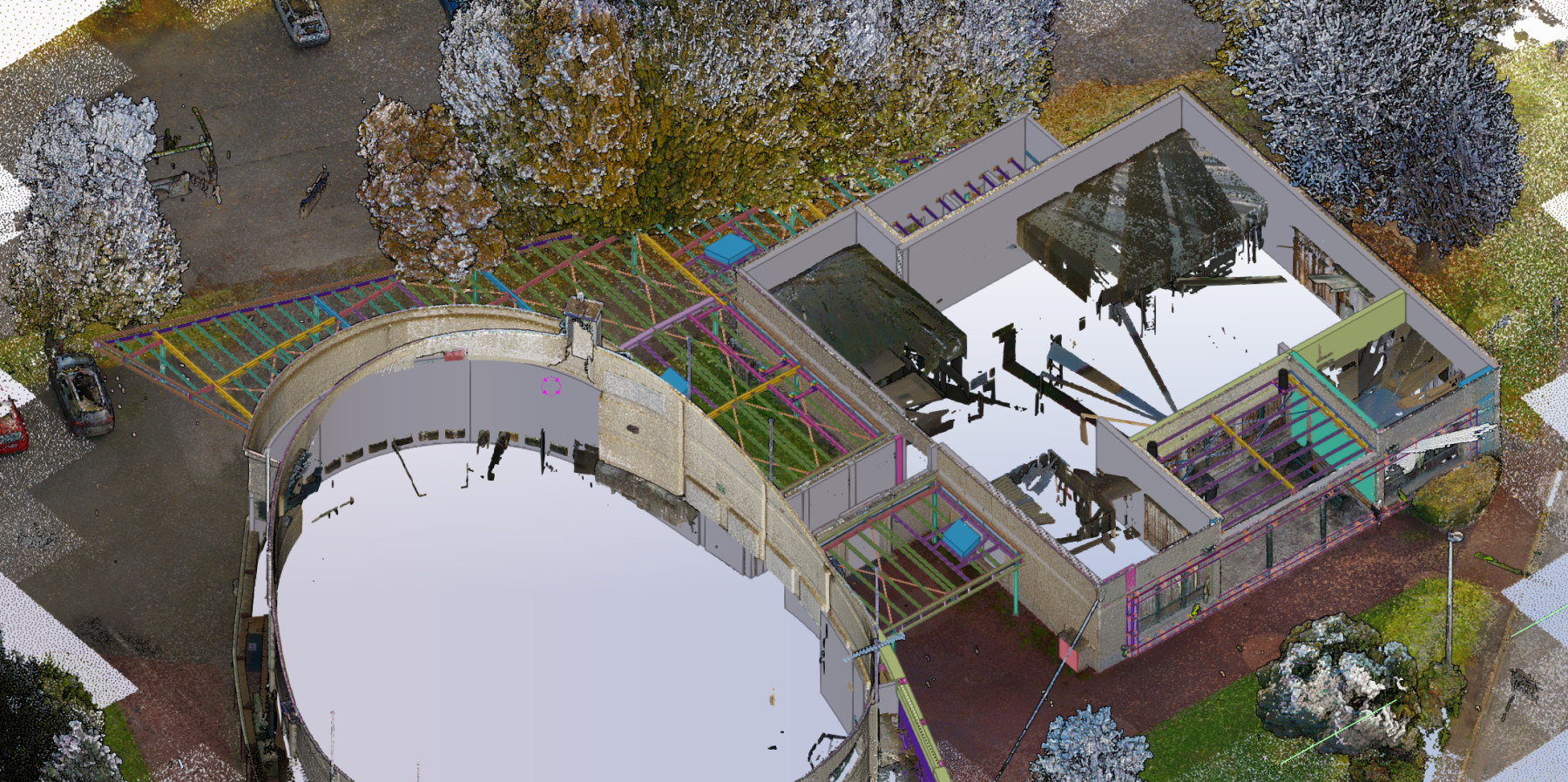

La première étape du projet a consisté à réaliser un scan 3D complet du bâtiment à l’aide du scanner laser Leica RTC360. Cette technologie permet de capturer l’environnement avec une précision millimétrique et de générer un nuage de points exploitable directement par notre bureau d’études.

L’utilisation du scan 3D en bureau d’études structure présente de nombreux avantages :

• Acquisition rapide et précise de la géométrie existante

• Prise en compte des défauts, tolérances et déformations réelles

• Réduction des risques d’erreurs de conception

• Limitation des ajustements sur chantier

• Gain de temps global sur le projet

Le nuage de points obtenu a servi de référence pour concevoir une structure parfaitement adaptée à la géométrie du bâtiment.

Dimensionnement de la structure métallique par notre bureau d’études

À partir des données issues du scan 3D, notre bureau d’études structure métallique a réalisé le dimensionnement complet de l’ouvrage conformément aux Eurocodes.

Le projet comprend :

• Un auvent métallique constituant l’élément principal

• Deux supports de toiture

• Un support de bardage

• Des assemblages métalliques dimensionnés selon les efforts réels

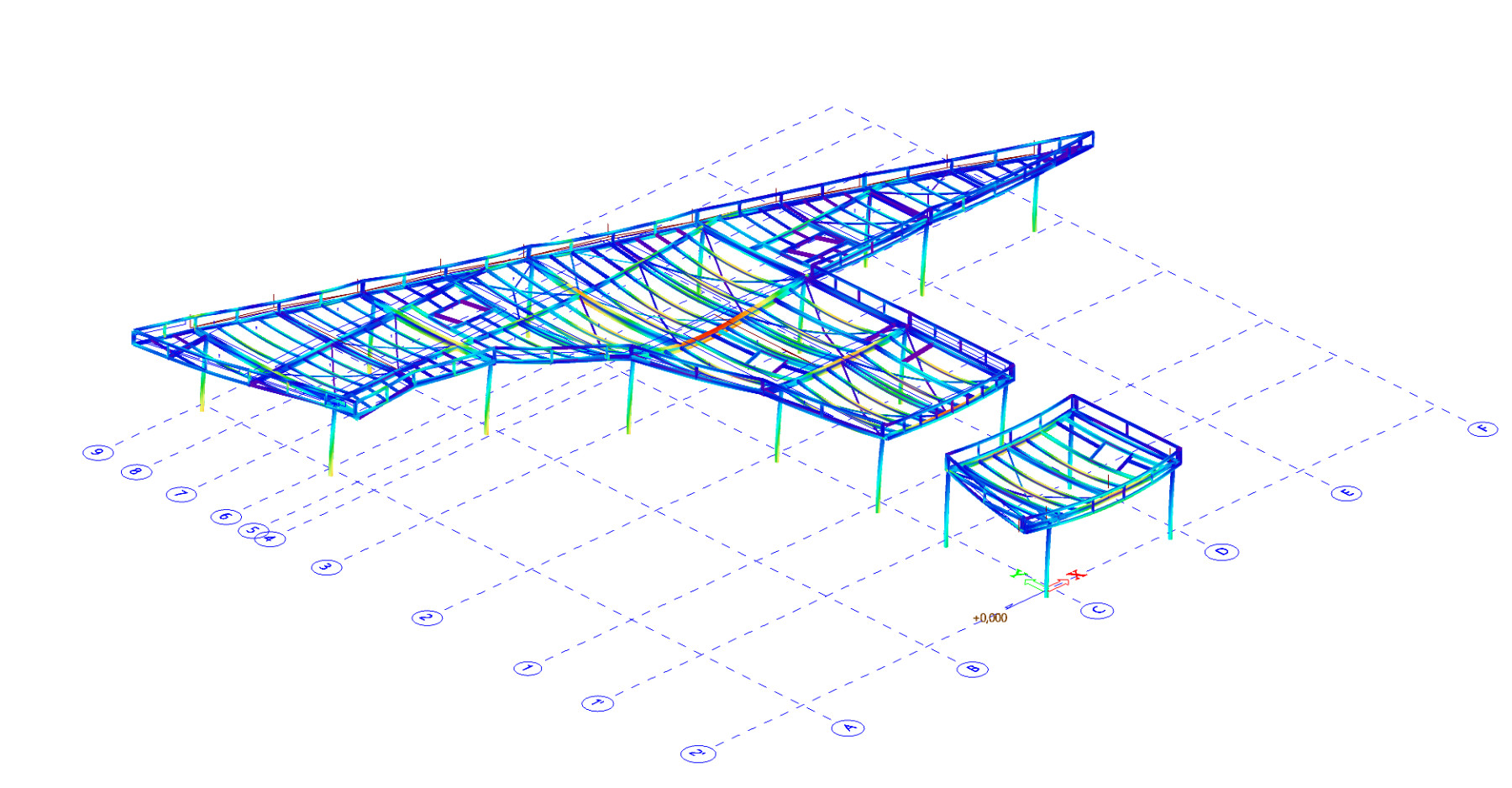

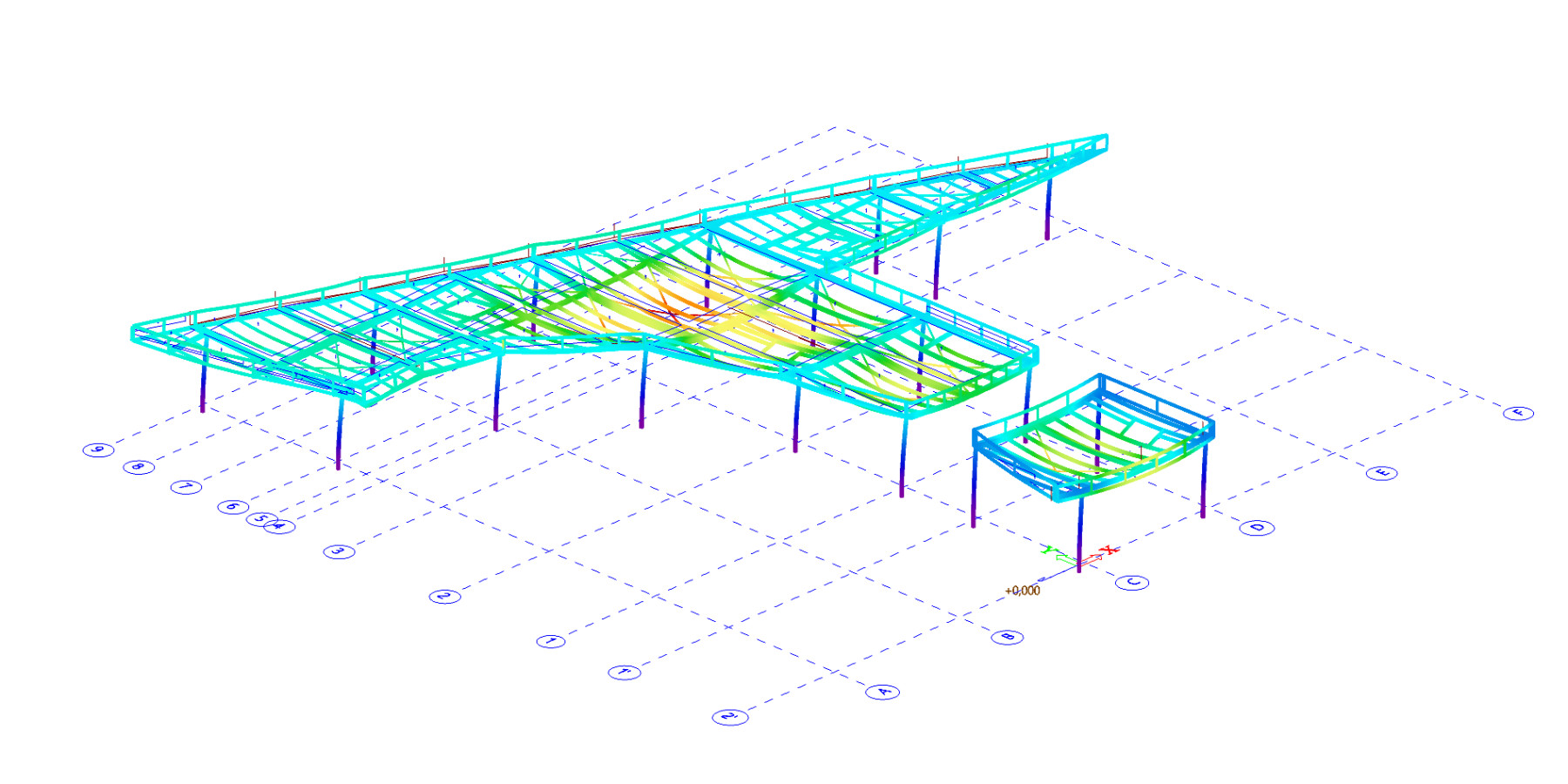

Les calculs ont été réalisés avec le logiciel SCIA Engineer, permettant de modéliser précisément le comportement global de la structure et de vérifier sa résistance et sa stabilité.

Les assemblages ont été vérifiés avec IDEA StatiCa, garantissant leur conformité aux exigences normatives et leur faisabilité.

À l’issue de cette phase, notre bureau d’études a fourni une note de calcul complète, assurant la conformité réglementaire du projet.

Modélisation et plans d’exécution de la structure métallique

Notre mission s’est poursuivie avec la réalisation du dossier complet de plans d’exécution, indispensable à la fabrication et au montage de la structure.

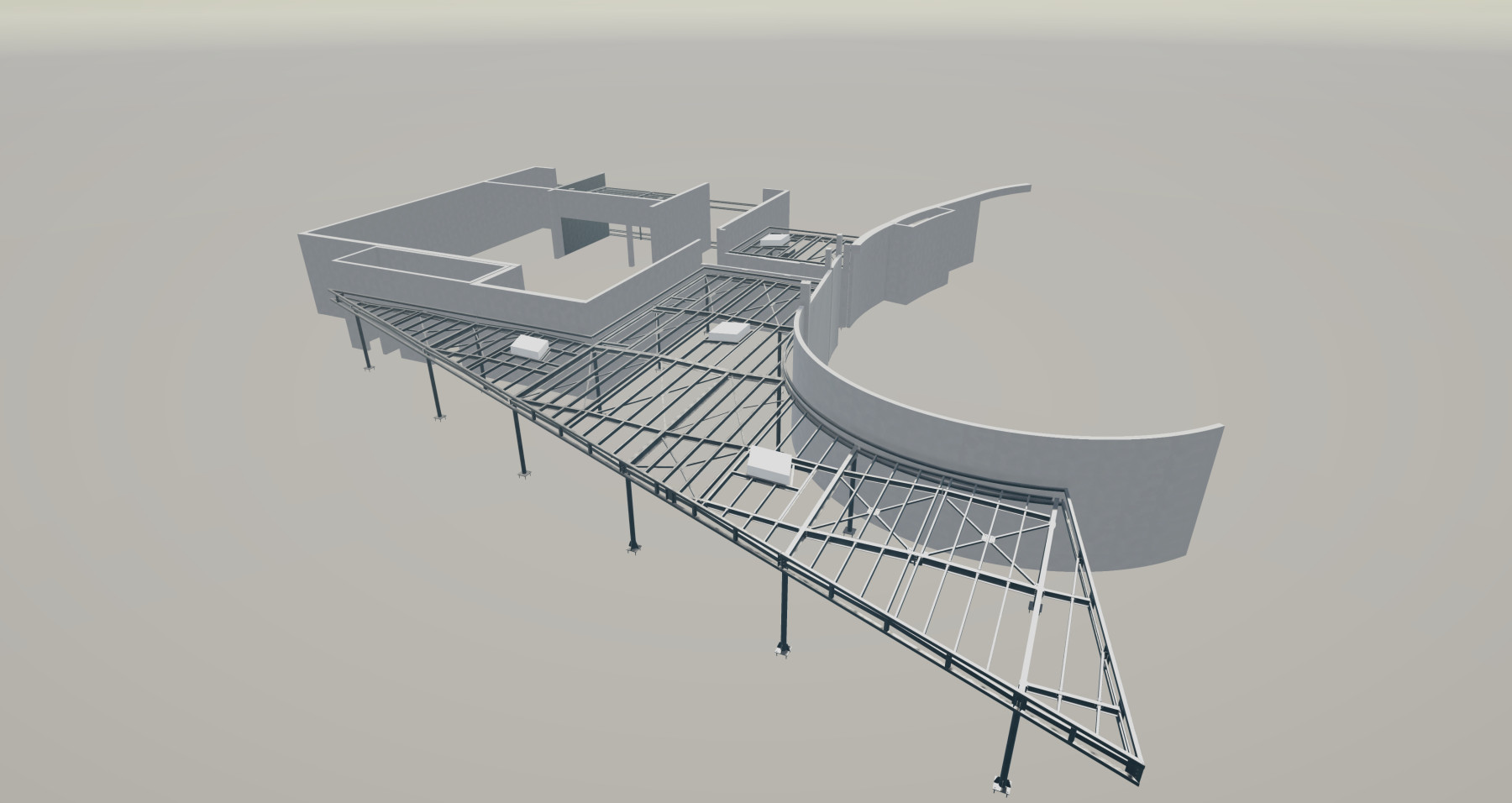

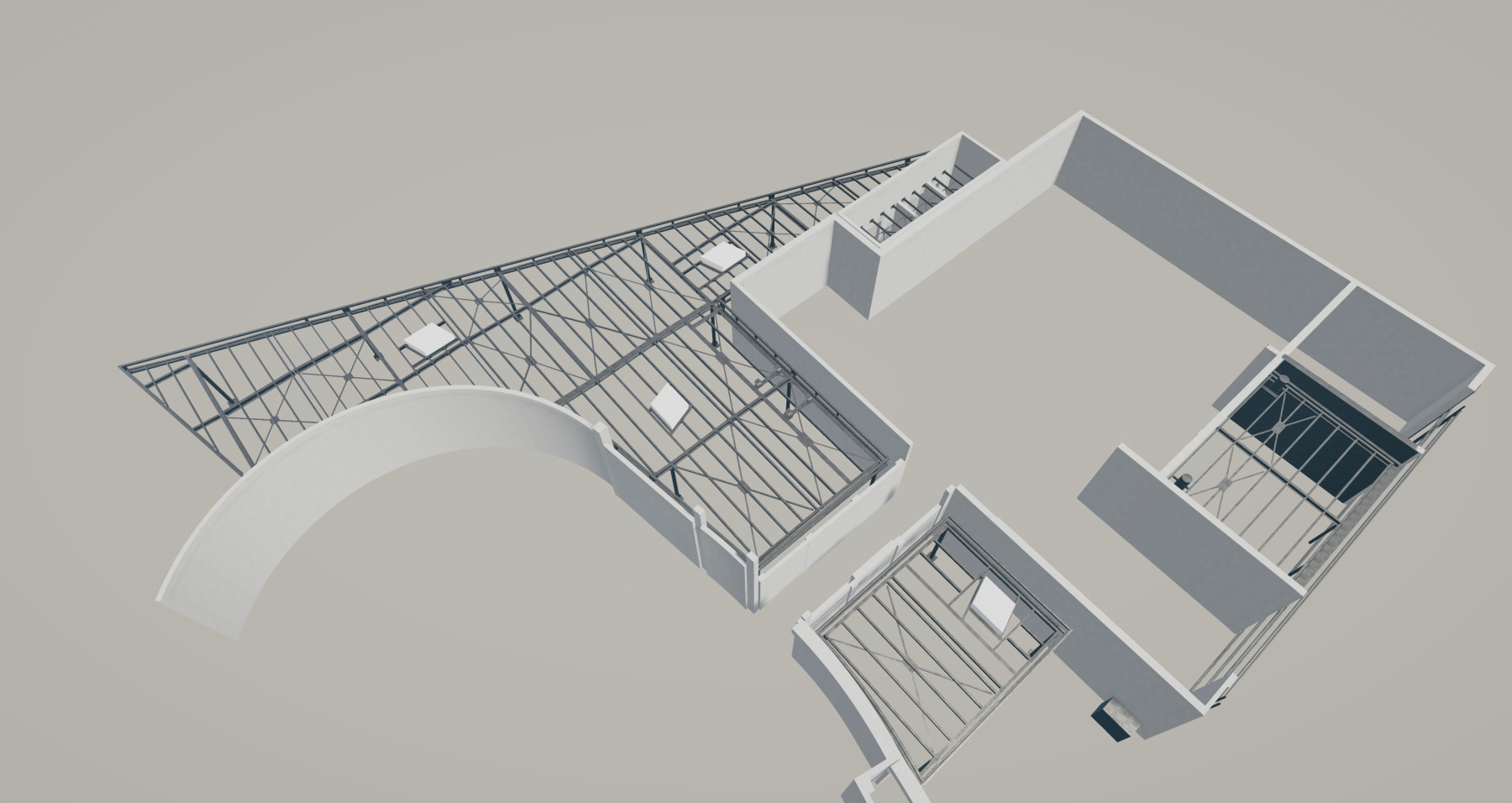

La modélisation 3D a été réalisée sous Tekla Structures, permettant de produire :

• Les plans d’ensemble

• Les plans de fabrication

• Les plans de débits

• Les plans d’assemblages

• Les plans de pose

Cette approche garantit une parfaite cohérence entre le modèle numérique, les calculs et la réalisation sur site.

L’importance du scan 3D pour les projets en structure métallique

Le scan 3D appliqué aux projets de structure métallique constitue aujourd’hui un outil essentiel pour les bureaux d’études intervenant sur des bâtiments existants.

Il permet notamment :

• D’améliorer la précision des études

• De sécuriser la conception

• De réduire les imprévus sur chantier

• D’optimiser les délais et les coûts

En intégrant le scan 3D à notre méthodologie, notre bureau d’études structure est en mesure de proposer des solutions fiables, adaptées et optimisées.

Bureau d’études structure métallique spécialisé en scan 3D

Notre bureau d’études accompagne ses clients sur l’ensemble des phases :

• Scan 3D et acquisition de l’existant

• Exploitation du nuage de points

• Dimensionnement de structures métalliques

• Vérification des assemblages

• Réalisation des plans d’exécution

Nous intervenons sur des projets variés : auvents, charpentes métalliques, supports techniques, extensions, réhabilitations et structures complexes.

Le scan 3D combiné à l’expertise d’un bureau d’études structure permet de sécuriser les projets dès les premières phases et d’assurer une parfaite maîtrise technique jusqu’à l’exécution.
