Réhabilitation scan 3D Lille

Réhabilitation de toiture grâce au Scan 3D à Lille : diagnostic et renforcement de charpente

Lors d'un projet de réhabilitation d'une salle de projection située près de Lille, notre bureau d'études est intervenu pour analyser la structure de toiture existante avant l'installation de nouveaux panneaux acoustiques. Ces équipements généraient des charges supplémentaires qu'il était indispensable de prendre en compte afin de garantir la sécurité et la pérennité de l'ouvrage.

Dans ce type d'intervention, disposer d'une connaissance précise de l'existant est essentiel. C'est pourquoi nous avons réalisé un Scan 3D complet de la charpente afin d'obtenir un relevé fidèle de la géométrie réelle de la structure.

Pourquoi réaliser un Scan 3D avant une étude de réhabilitation ?

Sur les bâtiments existants, les plans d'origine sont souvent incomplets, inexistants ou ne reflètent plus parfaitement la réalité après plusieurs décennies d'exploitation ou de modifications.

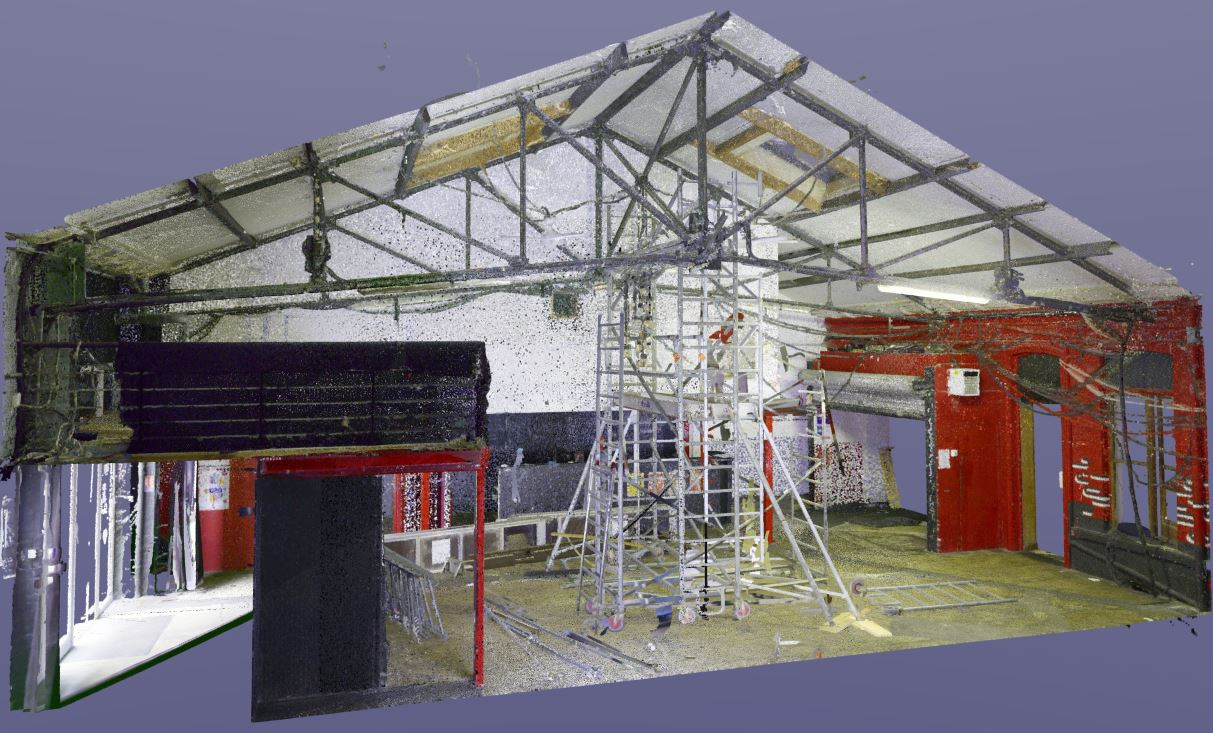

Le Scan 3D permet de capturer plusieurs millions de points en quelques minutes afin de reconstituer un nuage de points extrêmement précis. Cette technologie présente de nombreux avantages :

Acquisition rapide des dimensions réelles de la structure.
Réduction des erreurs de relevé manuel.
Visualisation complète de la charpente acier et bois.
Base fiable pour la modélisation de l'existant.
Sécurisation des hypothèses de calcul avant les travaux.

Cette méthode est particulièrement adaptée aux projets de réhabilitation, où chaque détail de la structure existante peut avoir un impact sur le dimensionnement des renforcements.

Notre intervention sur cette réhabilitation près de Lille

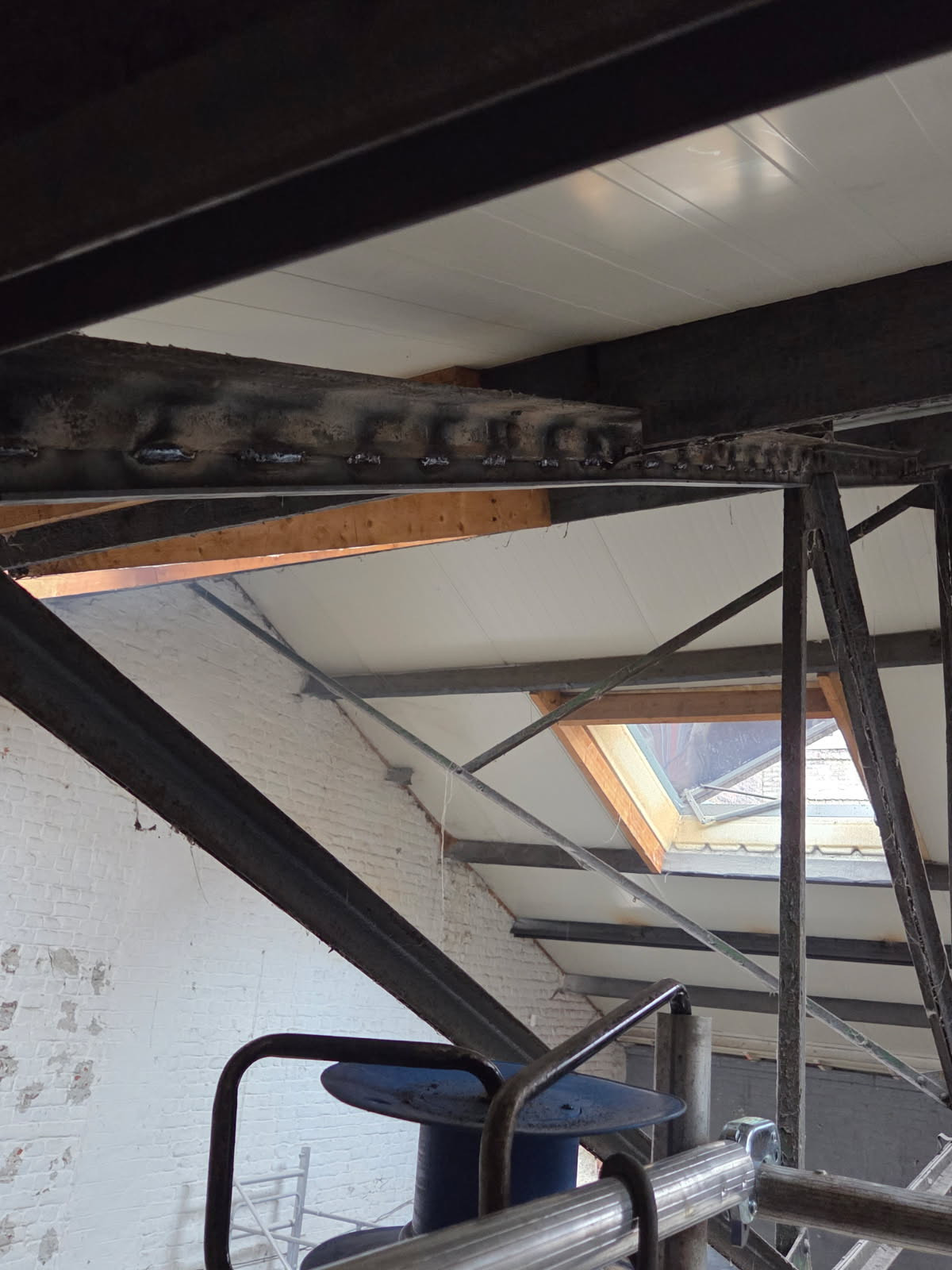

Après l'acquisition du nuage de points grâce au Scan 3D, notre équipe a réalisé un diagnostic complet de la toiture afin d'évaluer sa capacité portante face aux nouvelles sollicitations.

Notre mission comprenait notamment :

la réalisation du Scan 3D de la charpente de toiture ;
l'analyse structurelle de la charpente mixte acier/bois ;
la vérification de la capacité portante des éléments existants ;
le remplacement et l'ajout de pannes ;
la justification des assemblages et des attaches ;

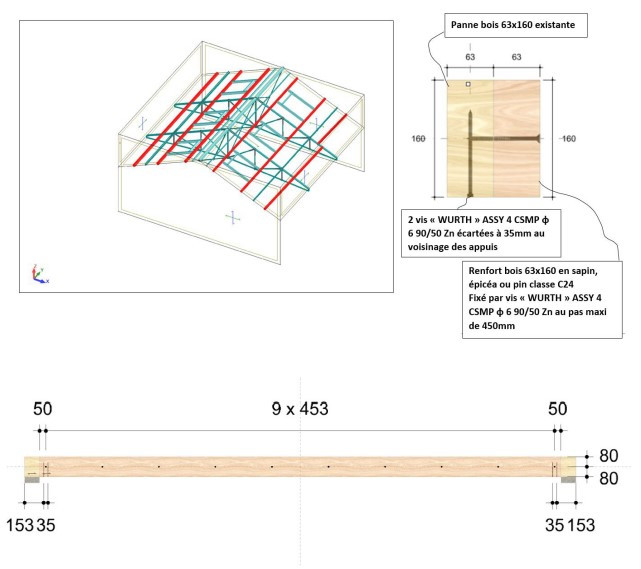

le renforcement des fermes treillis ainsi que de certaines pannes afin de reprendre les nouvelles charges générées par les panneaux acoustiques.

L'objectif était de garantir la conformité de la structure tout en limitant les interventions au strict nécessaire.

De la modélisation aux calculs de structure

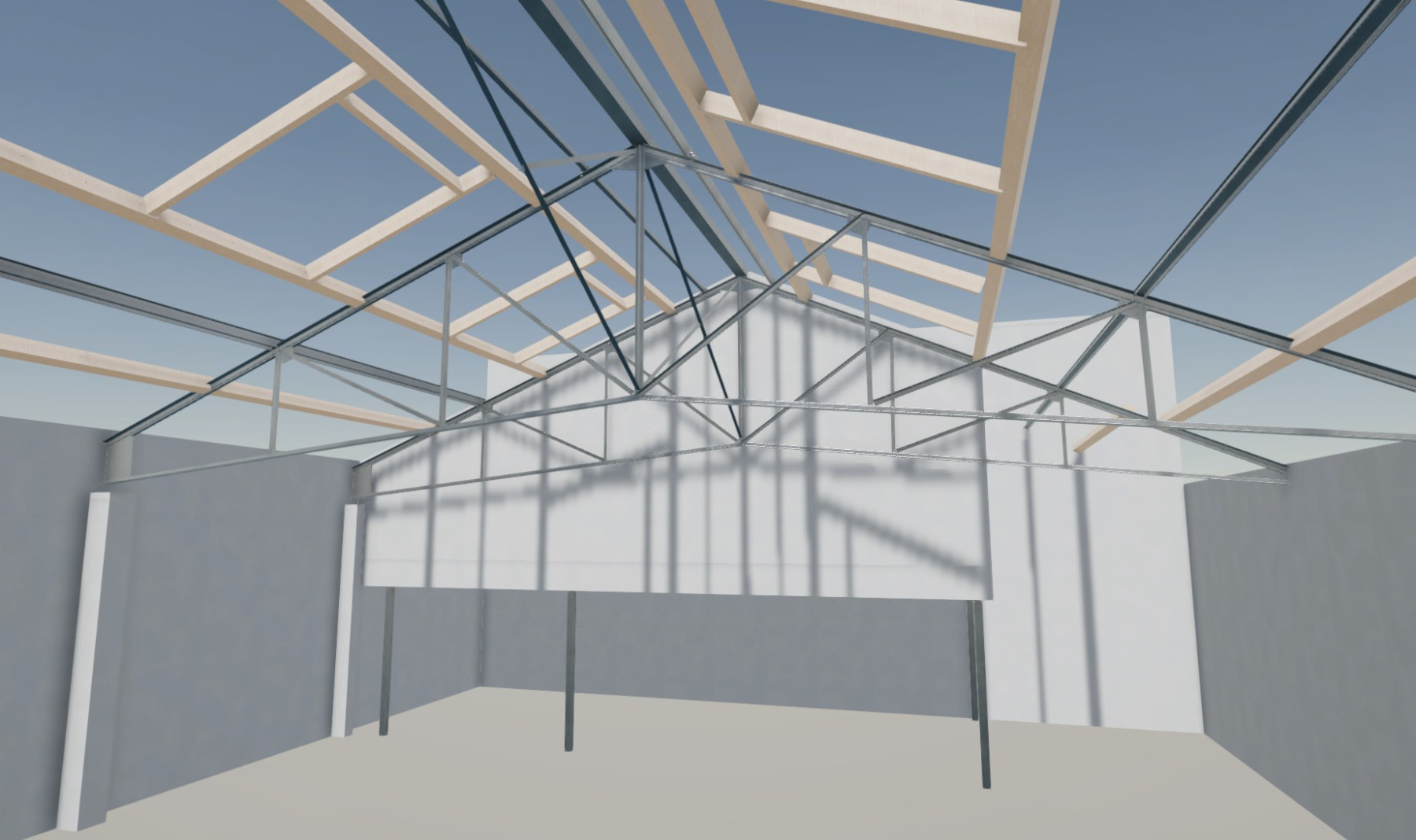

Le nuage de points issu du Scan 3D a servi de base à la modélisation de la charpente sous Tekla Structures.

Les vérifications de résistance ont ensuite été réalisées conformément aux Eurocodes à l'aide d'Autodesk Robot Structural Analysis. Cette démarche permet de justifier précisément chaque renforcement et d'assurer la compatibilité entre la structure existante et les nouvelles charges d'exploitation.

Les avantages du Scan 3D pour les projets de réhabilitation

L'utilisation du Scan 3D représente aujourd'hui un véritable atout pour les projets de rénovation et de réhabilitation de bâtiments industriels, tertiaires ou culturels.

Elle permet notamment :

d'obtenir une représentation fidèle de l'existant ;
de fiabiliser les calculs de structure ;
de limiter les imprécisions liées aux relevés traditionnels ;
de faciliter la conception des renforcements ;
de réduire les risques d'aléas lors des travaux.

Pour les maîtres d'ouvrage, architectes et entreprises, cette technologie contribue à sécuriser l'ensemble du projet dès les premières phases d'étude.

Votre projet de Scan 3D à Lille

Notre bureau d'études accompagne les industriels, collectivités, architectes et entreprises de construction dans leurs projets de Scan 3D à Lille et dans toute la région des Hauts-de-France.

Nous intervenons pour réaliser des relevés de bâtiments existants, produire des nuages de points exploitables, établir des diagnostics structurels et concevoir les renforcements nécessaires avant travaux.

Vous avez un projet de réhabilitation nécessitant un Scan 3D ou une étude de structure à Lille ? Notre équipe vous accompagne de la phase de relevé jusqu'à la réalisation des plans et des notes de calcul.
